Modul · powered by GoodWe

Polaris 540 W.

Das Modul ist das Dach: Glas-Glas, bifazial, mit 132 N-Type-TOPCon-Halbzellen. Die Module haken seitlich ineinander, überlappen in Fallrichtung wie Schindeln und werden von unten mit den Pfetten verschraubt. Es gibt keine Klemmen auf dem Glas und keine Silikonfuge.

Datenblatt herunterladen (PDF, 0,6 MB)Technik im Detail

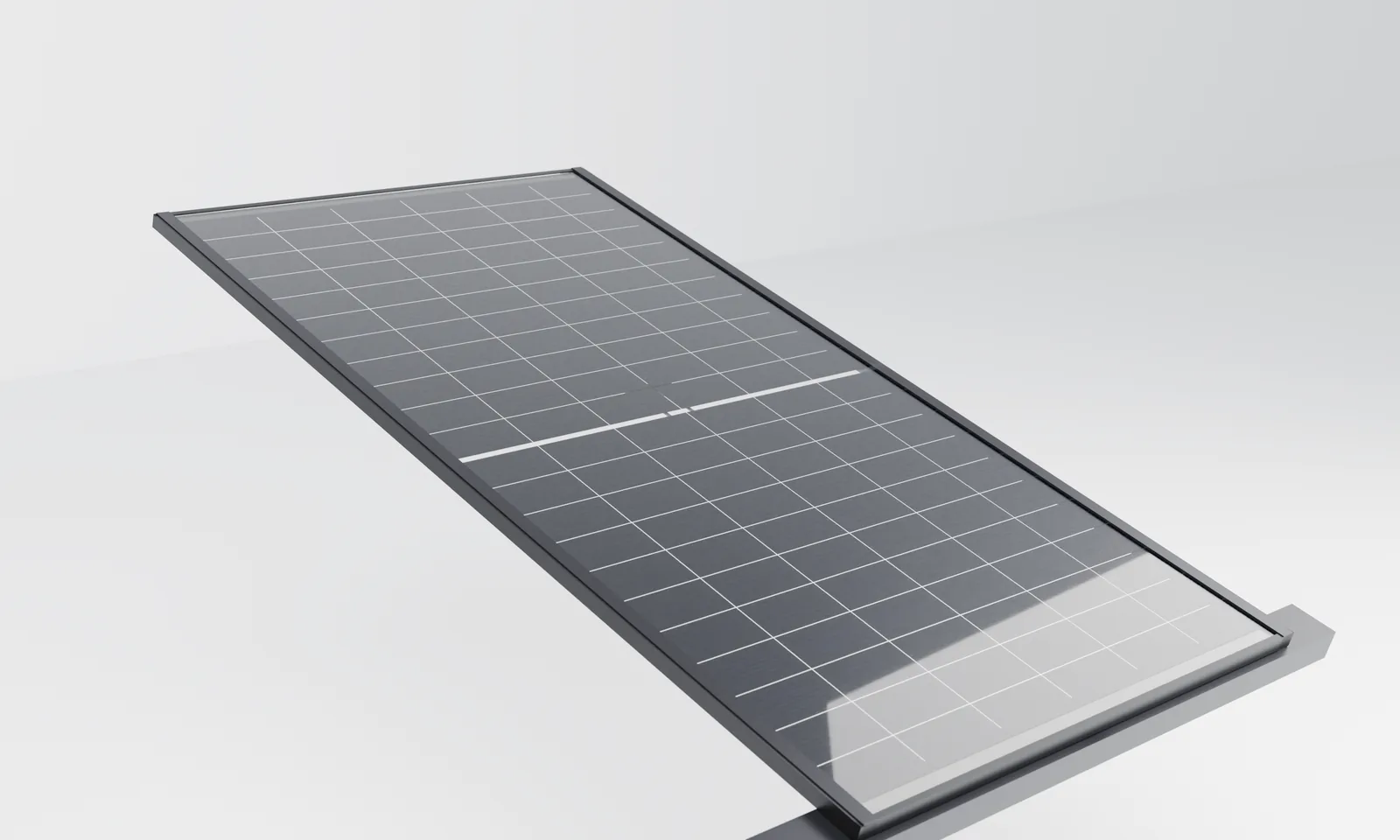

Polaris-Modul 540 W im schwarzen Profilrahmen — Abb. 1 Polaris 540 W, Glas-Glas-Laminat im ProfilrahmenVisualisierung

Elektrische Daten (STC)

Nennleistung Pmax: 540 W
Modulwirkungsgrad: 21,5 %
Spannung im MPP / Leerlauf: 41,70 / 48,43 V
Strom im MPP / Kurzschluss: 12,95 / 13,65 A
Leistung je Fläche: 217 W/m²
Bifazialität (Pmax): 80 ± 5 %
Temperaturkoeffizient Pmax: −0,30 %/K
Max. Systemspannung: 1.500 V DC

Mechanik und Garantie

Abmessungen: 2.142 × 1.160 × 29,6 mm
Gewicht: 30,1 kg
Zellen: 132 Halbzellen N-Type TOPCon
Frontlast / Soglast: 5.400 / 2.400 Pa
Klassen: Hagel 3 · Brand A · Schutz II
Betriebstemperatur: −40 … +85 °C
Leistungsgarantie: 30 Jahre · ≥ 87,4 %
Produktgarantie: 12 Jahre

Montage

Eingehakt, geschuppt, verschraubt.

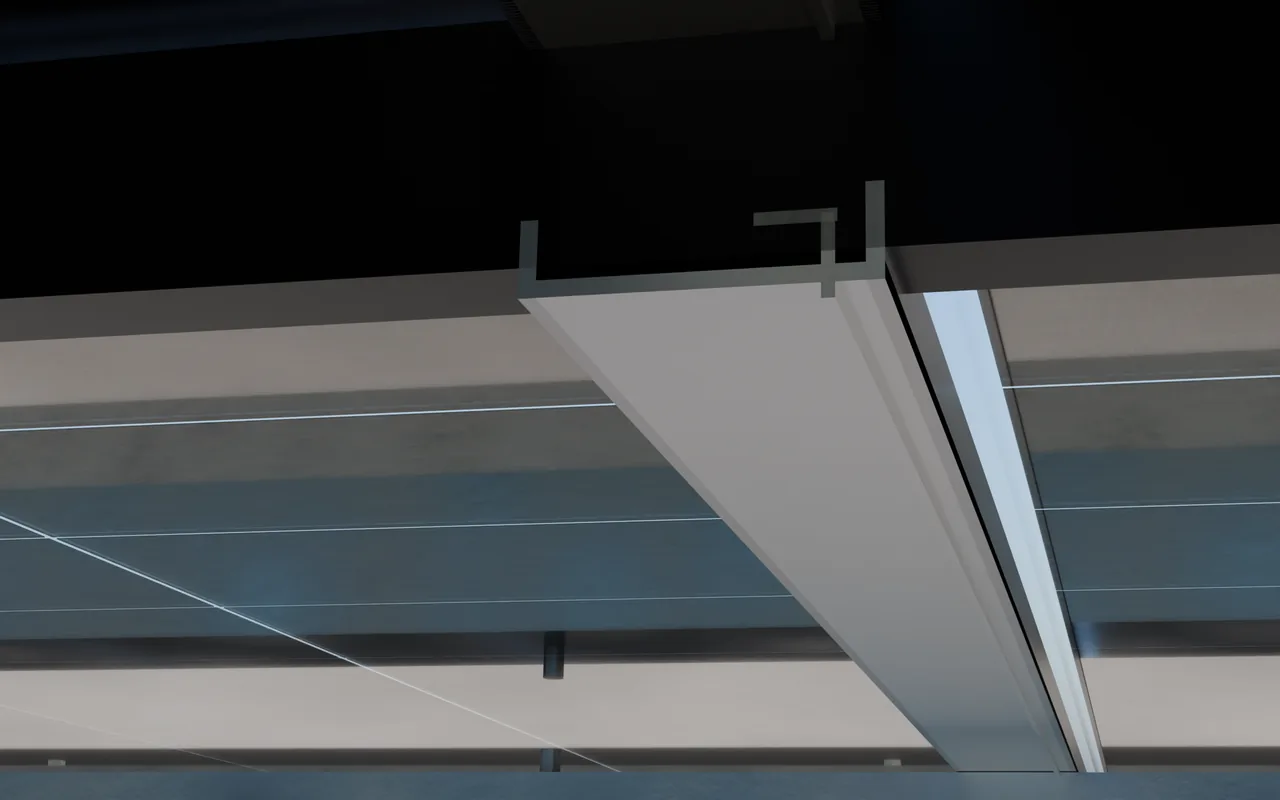

Seitlicher Modulstoß von unten mit Hakenrinne und eingehängter Zunge — Abb. 2 Seitlicher Modulstoß: Zunge in der Hakenrinne des NachbarnVisualisierung

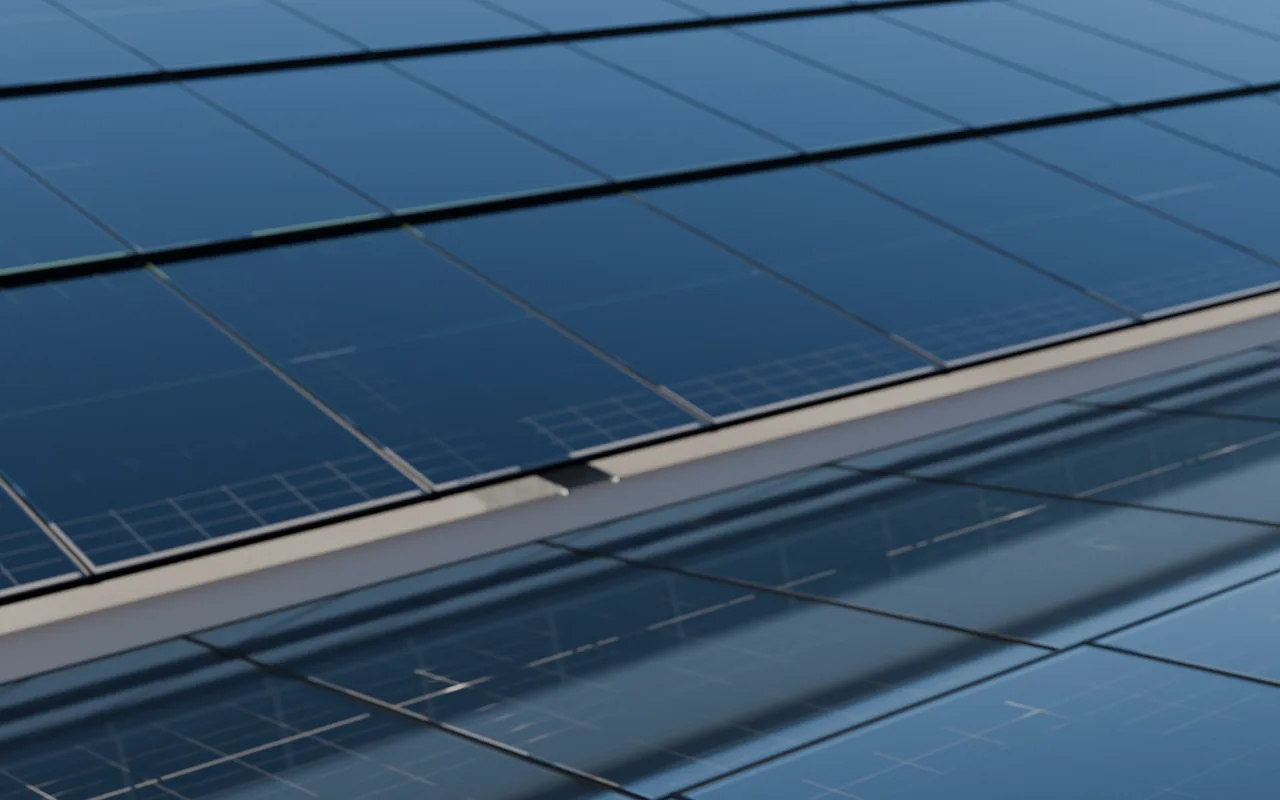

Geschuppte Überlappung der Modulreihen — Abb. 3 Geschuppt: Wasser läuft über die Stöße abVisualisierung

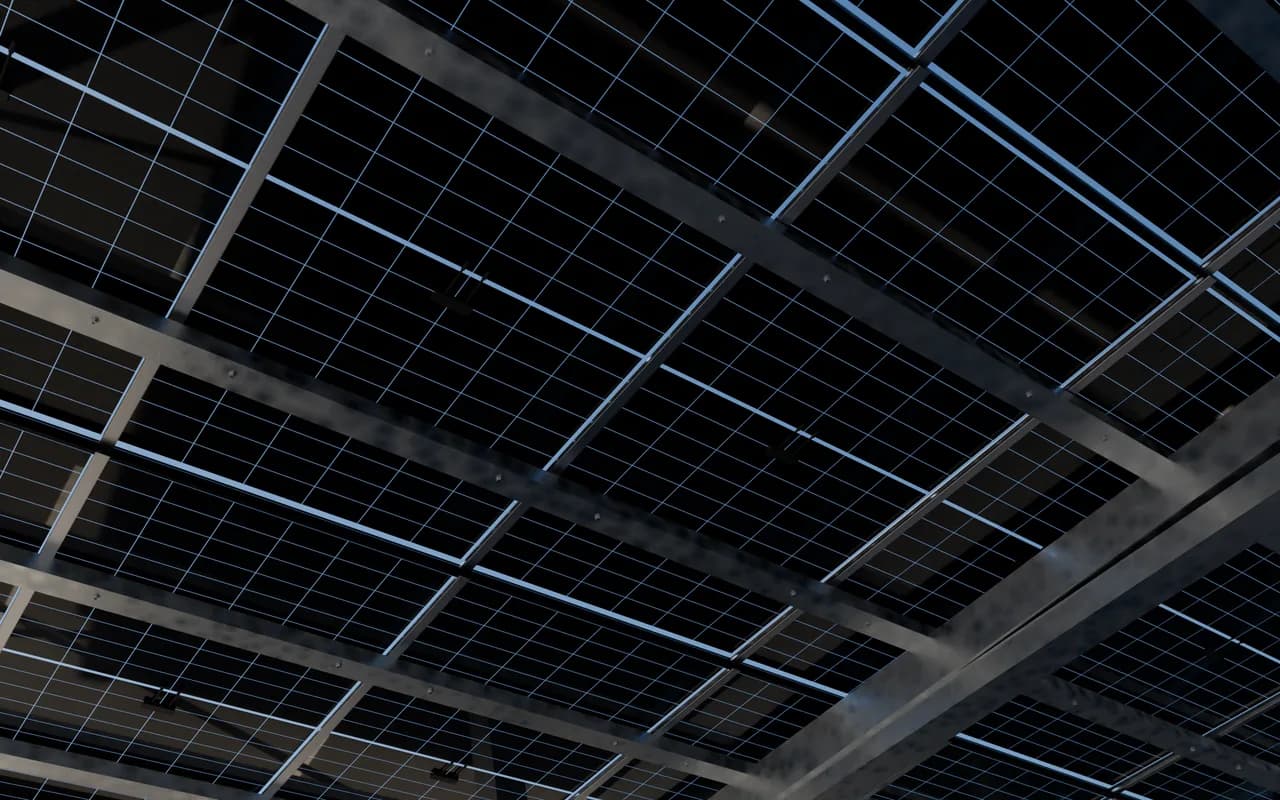

Module von unten mit den Pfetten verschraubt — Abb. 4 Von unten verschraubt, das Glas bleibt freiVisualisierung

Technische Werte laut Moduldatenblatt des Technologiepartners GoodWe (Stand 10/2025), gemessen unter Standard-Testbedingungen. Eingesetzt in Atlas Heavy und Strix Snow; Vela nutzt die 535-W-Ausführung. Vertragspartner für Planung, Lieferung, Montage und Gewährleistung ist die Elite PV GmbH. Garantiebedingungen auf Anfrage.
